ระบบแร็คโครงสร้างอาคารสำหรับคลังสินค้าอัตโนมัติ

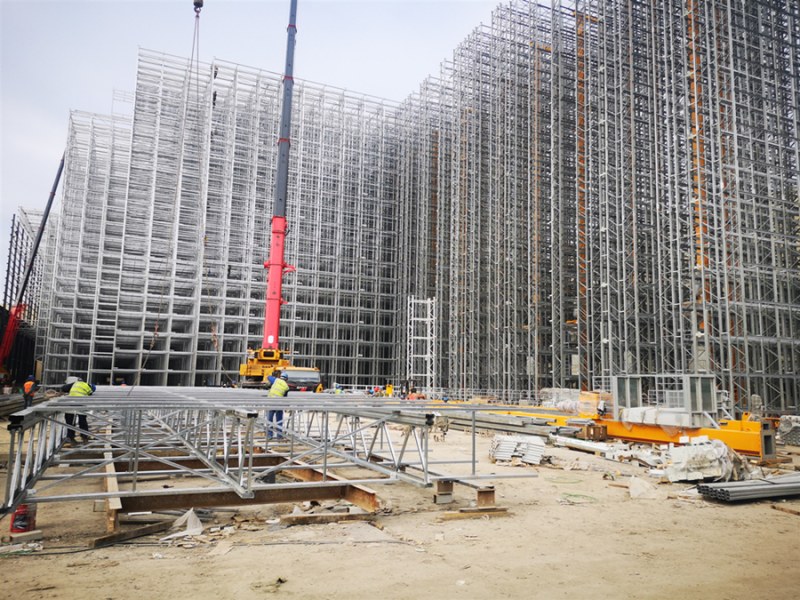

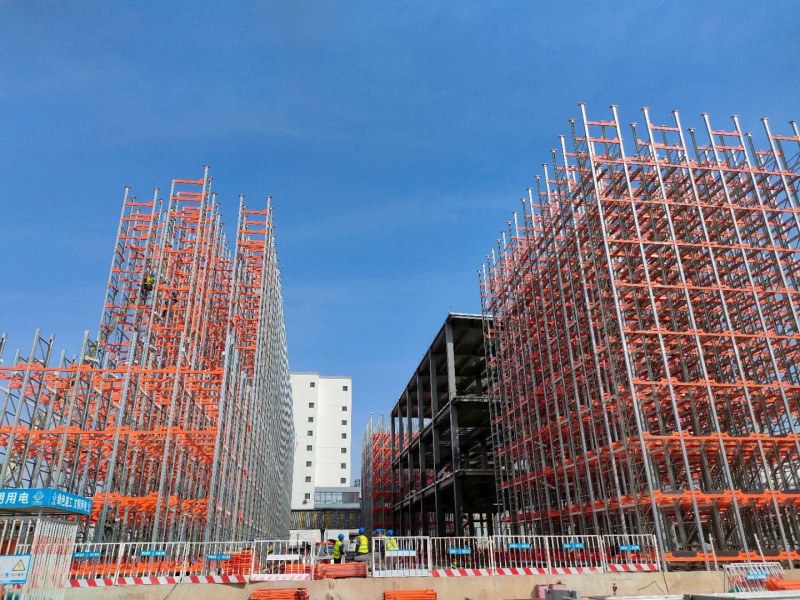

อาคารที่รองรับด้วยชั้นวางสินค้าที่ใช้เครนสแตกเกอร์ (Stacker Crane Based Rack Supported Building)	อาคารที่รองรับด้วยชั้นวางสินค้าที่ใช้ระบบชัทเทิล (Shuttle Based Rack Supported Building)

วิธีการออกแบบคลังสินค้าแบบโครงสร้างชั้นวางสินค้า (Clad Rack Warehouse)

การดำเนินงานสร้างคลังสินค้าแบบโครงสร้างชั้นวางสินค้า (Clad Rack Warehouse) โดยพื้นฐานแล้วเกี่ยวข้องกับฝ่ายต่างๆ ดังต่อไปนี้:

ผู้ใช้งานปลายทาง

บริษัทที่ปรึกษา

สถาบันออกแบบ / ผู้รับเหบทั่วไป

บริษัทวิศวกรรมโยธา

ผู้ 10 แผ่นผนัง (Panel Supplier)

ผู้จัดจำหน่ายชั้นวางสินค้า

ผู้วางระบบ (System Integrator)

บริษัทระบบป้องกันอัคคีภัย

ผู้จัดจำหน่ายระบบทำความเย็น (สำหรับคลังสินค้าแช่แข็ง)

บริษัทตรวจสอบและควบคุมหน้างาน

แน่นอนว่าในหลายๆ กรณี ฝ่ายต่างๆ ที่กล่าวมาข้างต้นอาจเป็นบริษัทเดียวกัน ในโครงการที่รองรับด้วยชั้นวางสินค้า (Rack supported) เราดำเนินการทั้งการผลิตและการติดตั้งอุปกรณ์ชั้นวางสินค้าและ ASRS

กระบวนการพื้นฐานในขั้นตอนการออกแบบประกอบด้วย:

1. ผู้ใช้ปลายทางเป็นผู้เสนอความต้องการ;

2. ที่ปรึกษาให้คำแนะนำทุกด้านเกี่ยวกับนโยบาย ขั้นตอน การควบคุมอัคคีภัย และการอนุมัติ ฯลฯ;

3. สถาบันออกแบบ / ผู้รับเหบทั่วไปมีหน้าที่รับผิดชอบในการควบคุมระยะเวลาของโครงการ การวางแผนและการออกแบบโดยรวม และออกชุดแบบพิมพ์เขียวทั้งหมด ฯลฯ;

4. วิศวกรรมโยธามีหน้าที่รับผิดชอบในการสำรวจทางธรณีวิทยาและการออกแบบเสาเข็มโดยรวม;

5. ผู้จัดจำหน่ายระบบมีหน้าที่รับผิดชอบในการจัดวางโลจิสติกส์ภายใน การออกแบบซอฟต์แวร์และฮาร์ดแวร์ของระบบอัตโนมัติ ความสามารถและโหมดการติดตั้ง ฯลฯ;

6. บริษัทแผงผนังเป็นผู้กำหนดโครงสร้างผนังและหลังคา และฉนวนกันความร้อน

7. ผู้จัดจำหน่ายชั้นวางสินค้าเป็นผู้จัดเตรียมการออกแบบโครงสร้างชั้นวางสินค้าและการคำนวณโครงสร้าง และจัดเตรียมแบบแปลนส่วนต่อประสานสำหรับสถาบันออกแบบ วิศวกรรมโยธา ผู้จัดจำหน่ายแผงผนัง ผู้จัดจำหน่ายระบบ และการป้องกันอัคคีภัย ฯลฯ

วิธีการดำเนินโครงการคลังสินค้าโครงสร้างเหล็กสำเร็จรูป (Clad-Rack Warehouses)

1. ผู้ควบคุมงานอยู่ประจำหน้างานเพื่อควบคุมดูแลตลอดกระบวนการ;

2. การก่อสร้างงานโยธาแล้วเสร็จ;

3. ชั้นวางสินค้าจะถูกติดตั้งเมื่อมาถึงหน้างาน ในช่วงระยะเวลาการติดตั้งชั้นวางสินค้า อุปกรณ์อื่นๆ จะทยอยเข้ามายังหน้างาน;

4. อุปกรณ์ดับเพลิงและระบายอากาศจะมาถึงหน้างานพร้อมกับชั้นวางสินค้า และจะต้องติดตั้งพร้อมกันกับชั้นวางสินค้า;

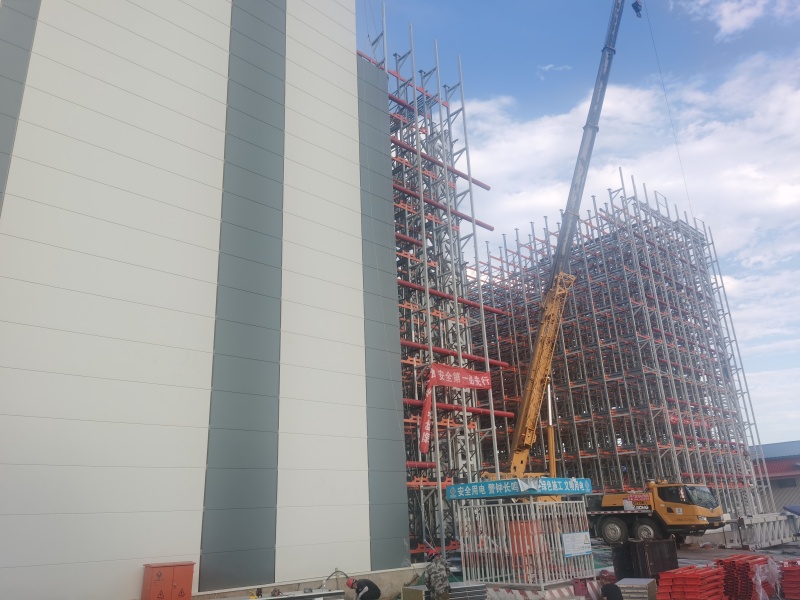

5. ประมาณ 30% - 40% oเมื่อชั้นวางสินค้าเสร็จสิ้นประมาณ 30% - 40% ผู้จัดจำหน่ายแผงผนังจะเข้ามาในหน้างานเพื่อติดตั้งแผงผนังและแผ่นหลังคา จากนั้นอุปกรณ์ของผู้จัดจำหน่ายระบบจะเข้ามาติดตั้งในพื้นที่ที่มีการติดตั้งแผงผนังแล้ว;

6. ระบบชั้นวางสินค้า อุปกรณ์อัตโนมัติ การควบคุมอัคคีภัย และแผงผนัง จะต้องได้รับการติดตั้งพร้อมกัน และต้องประสานงานร่วมกันจนกระทั่งโครงการแล้วเสร็จสมบูรณ์;

7. การทดสอบความสามารถในการทำงานร่วมกัน (IOT) และการตรวจรับโครงการ

เมื่อเทียบกับคลังสินค้าชั้นวางสินค้าแบบตั้งเดี่ยว ข้อดีประการหนึ่งของคลังสินค้าแบบ Clad-Rack คือการก่อสร้างพร้อมกันและการก่อสร้างแบบไขว้ ซึ่งช่วยให้ต้นทุนการก่อสร้างโครงการต่ำลงและรอบระยะเวลาก่อสร้างสั้นลง

ในโครงการคลังสินค้าโครงสร้างเหล็กสำเร็จรูป (Self-supported warehouse) สามารถติดตั้งชั้นวางได้โดยตรงหลังจากเทฐานรากโรงงาน (Foundation) แล้ว และกระบวนการก่อสร้างทั้งหมดสามารถเสร็จสิ้นได้ด้วยการติดตั้งหลังคาและผนังอาคาร นอกจากนี้ ในการติดตั้งชั้นวาง เนื่องจากไม่มีข้อจำกัดเรื่องโครงสร้างปิดทึบและหลังคาของคลังสินค้า พื้นที่ก่อสร้างจึงกว้างขวางมาก ซึ่งสะดวกต่อการใช้งานเครื่องจักรขนาดใหญ่และการดำเนินงานก่อสร้าง ปัจจัยเหล่านี้ทำให้ระยะเวลาในการก่อสร้างโครงการลดลงอย่างมาก สำหรับลูกค้า ระยะเวลาการก่อสร้างที่สั้นลงหมายความว่าคลังสินค้าจะสามารถเปิดใช้งานได้เร็วขึ้นและสร้างมูลค่าให้กับลูกค้าได้เร็วยิ่งขึ้น
